數字樓宇對講門口機AJL-OS02說明書
發布時間：2018-05-22 ｜ 作者：石家莊安居樂數字
｜ 來源：數字樓宇對講廠家 瀏覽：
核心：為了讓您更輕松愉快的使用數字樓宇對講產品，使用前請仔細閱讀本使用操作指南。
非常感謝您選購安居樂智能數字門口機，希望我們的智能數字對講產品，能為您帶來便捷的居家體驗，全方位保障您24小時的家庭安全，我們提供優質的售后服務，希望能為您帶來溫馨、舒心的體驗感。
為了讓您更輕松愉快的使用本公司產品，使用前請仔細閱讀本使用操作指南，并妥善保存予以備用！
一、產品概述
隨著社會發展的日新月異，人們的生活開始步入網絡時代，數字化浪潮席卷了各行各業，傳統的樓宇對講產品也逐漸朝著數字化、網絡化、信息化和智能家居的方向發展，它不再只扮演一個訪客身份確認系統的角色，而是成為和人們生活息息相關的，能夠提供對講、家居安防、家電控制、信息獲取和多媒體影音娛樂等為一體的智能化家居平臺。
二、功能描述
2.1 訪客可視對講
1） 門口機可輸入業主房號呼叫業主的室內機，進行可視對講。
2） 門口機可呼叫保安亭或者物業中心進行咨詢或求助。
2.2 求助功能
1） 門口機可呼叫保安亭或者物業中心進行求助和咨詢。
2.3 門禁開鎖功能
1） 門口機可密碼開鎖。
2） IC卡刷卡開鎖。
3） 訪客呼叫業主室內機，室內可遠程開鎖，打開本地門禁電控鎖。
4） 求助保安亭或者物業中心開鎖。
2.4 視頻監控功能
1） 業主可通過室內機來監控單元門的圖像，并可拍照保存。
2） 保安亭和物業中心可通過遠程監控，來查看當前門口機的監控情況。
2.5 呼叫電梯功能
1） 用戶可通過密碼開鎖、刷卡開鎖來呼叫電梯到住戶樓層。
2.7 軟件自動遠程升級
1） 門口機自動檢測最新的軟件版本信息，并實時進行跟新與升級。
三、操作指南
3.1 主界面

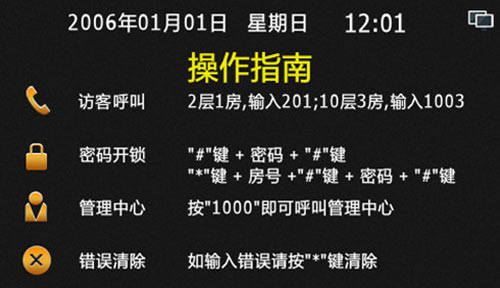

1） 門口機待機時的主界面，包括時間日期顯示，網絡是否在線，訪客呼叫、密碼開鎖、呼叫中心以及使用說明，如圖3.1.1：
圖3.1.1
注意：所有操作說明在設備的每個界面均有文字和圖標提示
3.2 呼叫可視對講

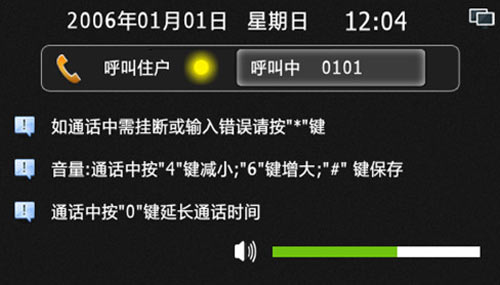

1） 單元機訪客呼叫住戶。設備在主界面時，訪客輸入需要呼叫的房號，例如呼叫101業主時，輸入101或者0101，當房號為三位時3秒后自動呼叫，房號為四位時立即呼叫，如圖3.2.1。
3.2.1

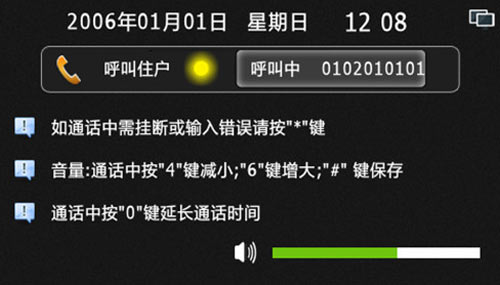

2） 圍墻機訪客呼叫住戶。設備在主界面時，訪客需要輸入完整的業主房號信息，例如呼叫1區2幢1單元401房時，應輸入“0102010401”進行呼叫，如圖3.2.2：
3.2.2

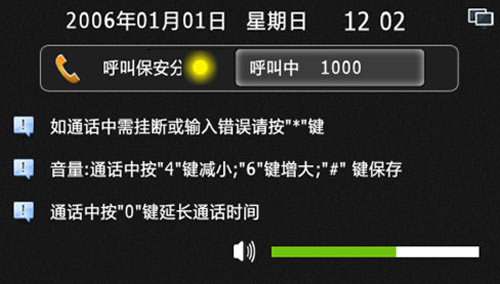

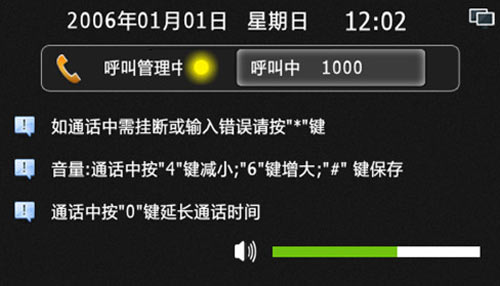

3） 輸入1000可呼叫保安或物業管理中心，如果保安機不存在或呼叫超時，轉接到物業中心，如圖3.2.3和3.2.4：
3.2.3
3.2.4
4） 輸入房號時錯誤，可按“*”鍵清除，呼叫或通話過程中按“*”鍵可退出或結束通話，通話中按“4”或“6”可減小或增大音量，通話中按“0”鍵可延長通話時間至60秒。
5） 呼叫或通話過程中的狀態欄顯示
呼叫 — 門口機正在呼叫住戶/管理中心
占線 — 門口機呼叫的住戶/管理中心忙
通話 — 對方接聽，雙方可通話

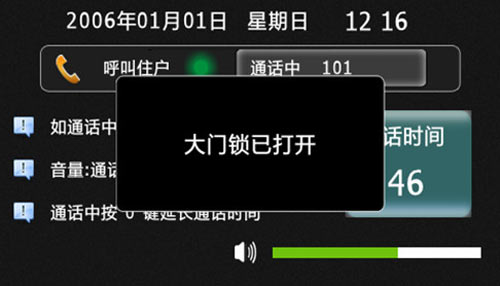

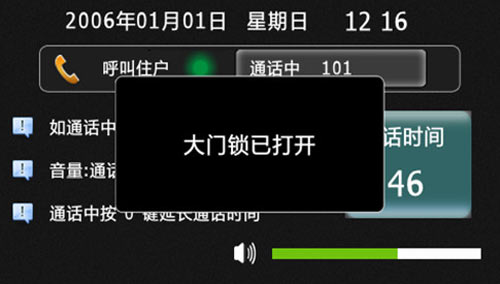

6） 呼叫業主或和業主通話時，業主通過室內機遠程開鎖，門口機將顯示“大門鎖已打開”如下圖3.2.5：
3.2.5
3.3 開鎖功能

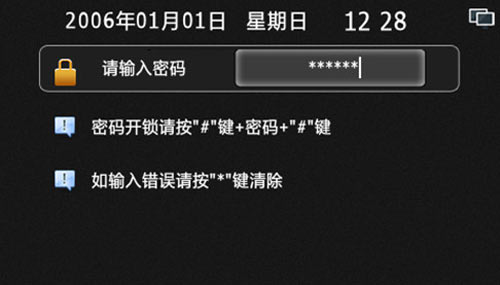

1） 公共密碼開鎖。設備默認開鎖方式為禁用，需物業人員通過工程設置開啟權限才能使用，使用方法：“#”+公共開鎖密碼+“#”，當密碼正確時，門鎖打開，并抓拍一張圖上傳到中心，如圖3.3.1：
3.3.1
當輸入的密碼錯誤時，提示密碼錯誤，攝像頭并抓拍一張圖上傳到中心，如圖3.3.2：
3.3.2
2） 挾持密碼開鎖。挾持開鎖密碼與公共開鎖密碼反序并且不能相同，且需要在公共開鎖密碼啟用的情況下才能使用。例如公共開鎖密碼為123456，則挾持開鎖密碼為654321，操作方法和公共密碼開鎖相同，當使用挾持密碼開鎖時，門口機會向中心報挾持警，通知中心有人在門口被挾持。
3） 住戶密碼開鎖。默認為禁用，需物業人員通過工程設置開啟權限才能使用，并且用戶的開鎖密碼默認為無，需在室內機上設置才能使用。操作方法：“*”+房號+“#”+“住戶開鎖密碼”+“#”，例如101住戶的開鎖密碼為123456，則輸入“*”+101+“#”+123456+“#”即可打開單元門。如圖3.3.3：
3.3.3
4） 住戶挾持密碼開鎖。住戶挾持密碼開鎖與住戶開鎖密碼的權限是相關的，密碼內容反序，當用戶設置了住戶開鎖密碼時，挾持開鎖密碼自動生成為反序。
5） 刷卡開鎖。管理卡以及合法的住戶業主卡，都可以通話刷卡來開鎖，如圖3.3.4：
3.3.4
四、系統設置
4.1 設置功能簡介

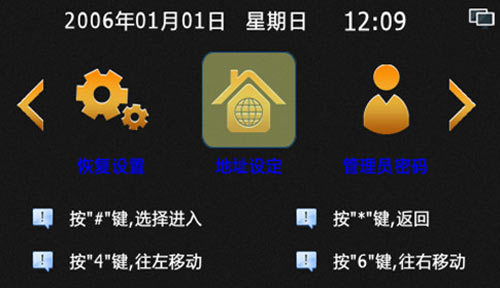

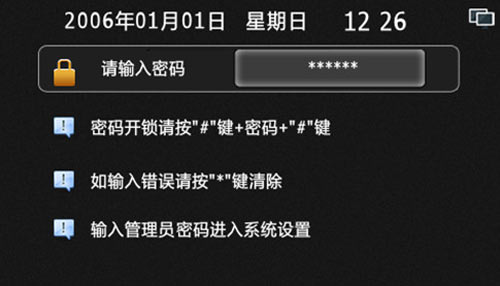

1） 進入系統設置：主界面輸入“#”+6位管理員密碼+“#”（出廠默認管理員密碼為666666），進入系統設置界面，“*”鍵退出或清楚錯誤輸入功能，“#”鍵為確定功能，“4”和“6”左右移動選擇，進入時默認為地址設定，如圖4.1.1：
4.1.1
【本項務必由專業工程技術人員進行操作！用戶不可輕意更改！】
4.2 地址設定
1） 房號編號規則：房號編號為13位。最前1位為機器屬性（2為單元門口機，7為圍墻機）。
2） 房號組成： 屬性（1位）+區號（2位）+棟號（2位）+單元號（2位）+層號（2位.輸入01即可）+房號（2位.輸入01即可）+主機號（2位）。

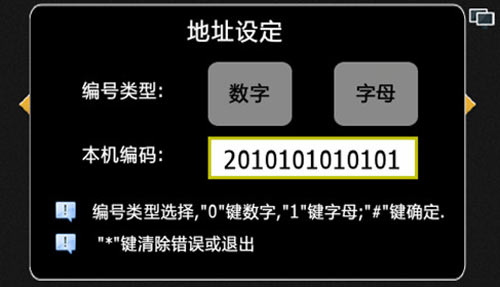

3） 設備出廠默認的房號為2999999999901，可根據實際樓型來設置該設備的房號編碼，例如1區1棟1單元的單元機，需設置為2010101010101，設置房號時，“*”鍵可清除錯誤的輸入，“#”鍵確認輸入完畢，如圖4.2.1：
4.2.1
4.3 管理員密碼設置

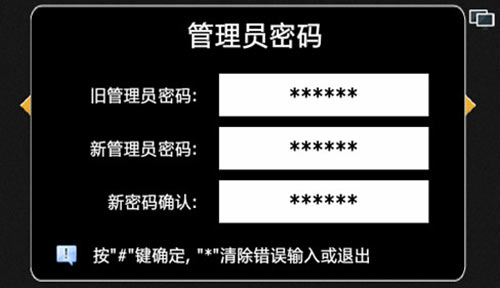

1） 管理人員可根據舊密碼修改為新的管理員密碼，輸入正確的舊密碼(6位)和兩次相同的新密碼(6位)，即可設置新的管理員密碼，便于管理。如圖4.3.1：
4.3.1
4.4 開鎖密碼設置

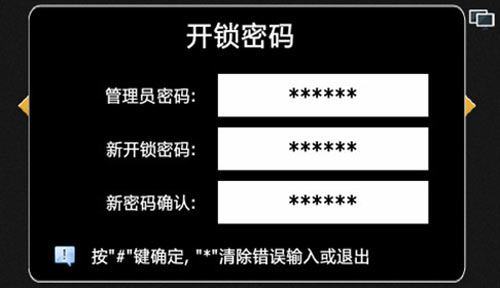

1） 設置公共開鎖密碼和公共挾持開鎖密碼，輸入正確的管理員密碼，可設置新的公共開鎖密碼和公共挾持開鎖密碼。注：兩個開鎖密碼關系為反序，且不可相同。系統出廠時默認的公共開鎖密碼是012345，默認挾持開鎖密碼為543210。假如將公共開鎖密碼設置為666666或121121，則公共挾持開鎖密碼與公共開鎖密碼相同，違反設置規則，提示設置失敗。
2） 若設置成功，界面和語音會提示設置成功，相反則提示失敗，設置界面如圖4.4.1：
4.4.1
4.5 密碼權限

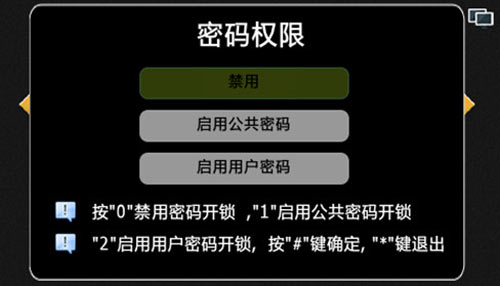

1） 設備出廠默認開鎖為禁用，按照界面提示，“0”選擇禁用，系統將無法使用開鎖密碼來開啟門鎖；“1”啟用公共密碼開鎖，用戶可通過公共開鎖密碼開啟門鎖；“2”啟用用戶密碼開鎖，用戶可通話用戶開鎖密碼開啟門鎖。“*”鍵退出，“#”鍵確認，設置界面如圖4.5.1：
4.5.1
4.6 音量設置

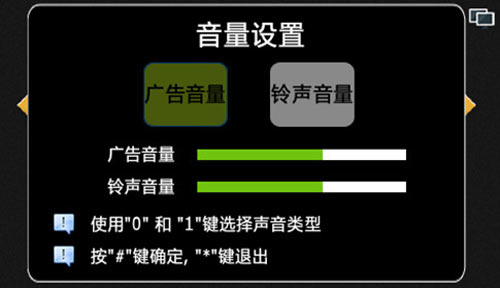

1）可設置廣告音量和鈴聲音量，按“0”選擇廣告音量選項，按“1”選擇鈴聲音量選項，按“4”減小音量，按“6”增加音量，如圖4.6.1：
4.6.1
4.7 開鎖設置

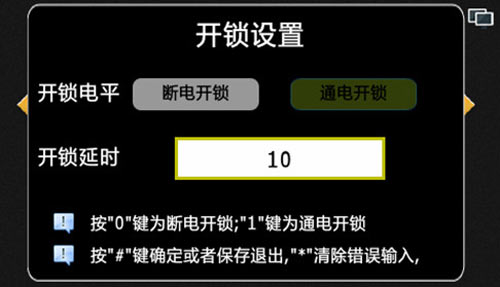

1） 設置電控鎖的開鎖方式以及開鎖延時，默認為通電開鎖，延時為10秒，。按“0”選擇斷電開鎖，按“1”選擇通電開鎖，按“#”進入開鎖延時選項，輸入延時后按“#”鍵保存(延時范圍為1-150秒)，按“*”鍵可清除錯誤輸入或退出開鎖設置界面，如圖4.7.1：
4.7.1
4.8 門磁設置

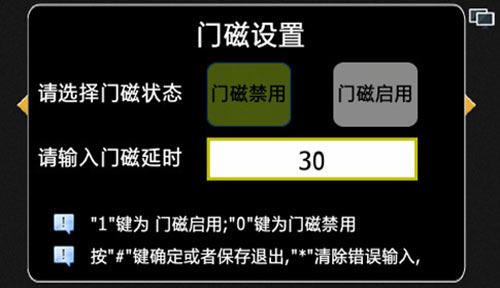

1） 設置門磁的啟用和禁用狀態，以及門磁的延時。默認門磁為禁用，延時為30秒，按“0”選擇門磁禁用，按“1”選擇門磁啟用，“*”鍵清除延時時間或退出門磁設置界面，“#”鍵保存設置并退出，如圖4.8.1：
4.8.1
4.9 語言設置

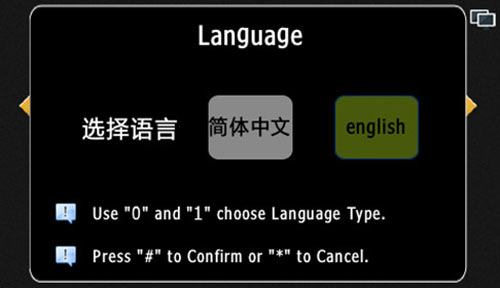

1） 設置機器的語言，默認為中文顯示，按“0”選擇中文，按“1”選擇英文，“*”鍵退出，“#”保存并退出，中文和英文顯示如圖4.9.1和4.9.2：
4.9.1
4.9.2
4.10 時間日期設置

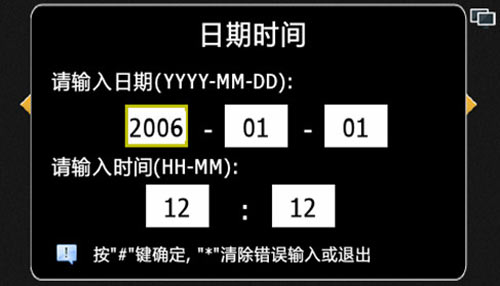

1） 設置機器的時間和日期，如果設置時間不合理，則會提示設置失敗。設備開機或運行時會自動同步物業中心軟件的時間。格式為安居樂X-XX-XX XX:XX，例如2006-1-1 12：00，“*”鍵可清除錯誤輸入，“#”確定保存并退出，設置界面如圖4.10.1：
4.10.1
4.11 系統信息

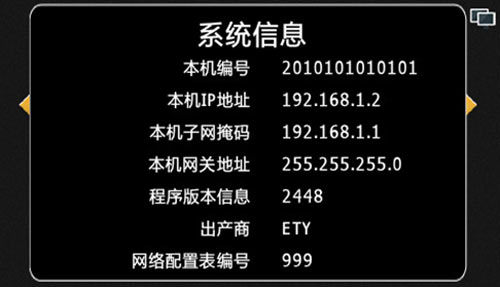

1） 可查看當前設置的系統信息，包括房號，IP地址，子網掩碼，網關地址，程序版本，出場商，網絡配置表型號，按“*”鍵退出查看界面，界面如圖4.11.1：
4.11.1
4.12 卡片管理

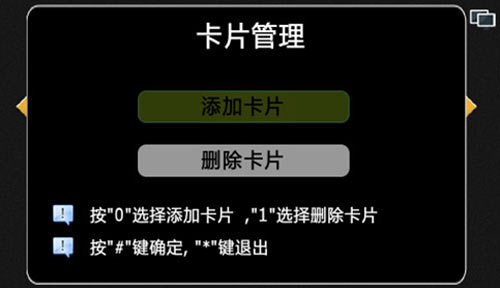

1） 添加住戶IC卡，按“0”可選擇添加卡片功能。如圖4.12.1：
4.12.1

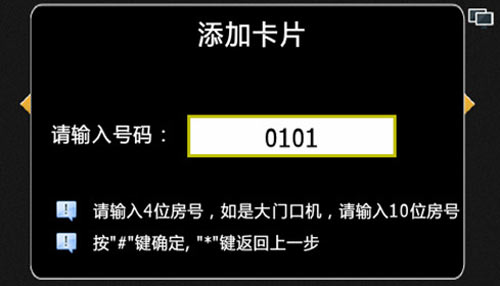

2） 添加IC卡操作：輸入需要添加IC卡的房號，如果是在單元機上，輸入4位例如0101，如果是在圍墻機上，輸入10位房號例如0102010101（1區2棟1單元101戶），按“#”鍵確認，如圖4.12.2：
4.12.2

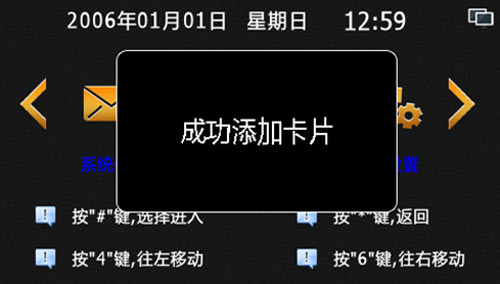

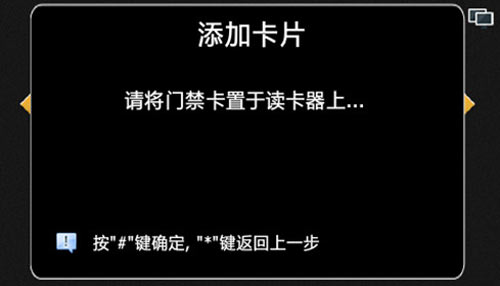

3） 輸入正確的房號后，按“#”鍵確認，開始讀卡，圖4.12.3提示將門禁卡置于讀卡器上，開始發卡，發卡結束后，按“#”鍵退出發卡，按“*”鍵返回上一步，發卡成功如圖4.12.4：
4.12.3
4.12.4

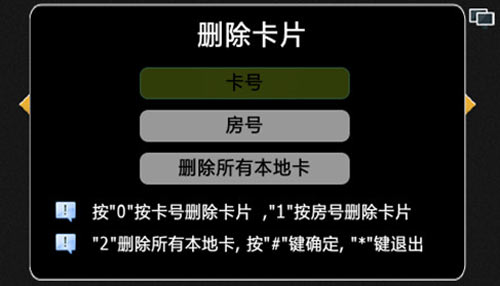

4） 按“1”選擇刪除卡片，進入下一級菜單，如圖4.12.4，按“0”按照卡號來刪除卡片，按“1”按照房號來刪除卡片，按“2”刪除所有本地發出的卡片。
圖4.12.4

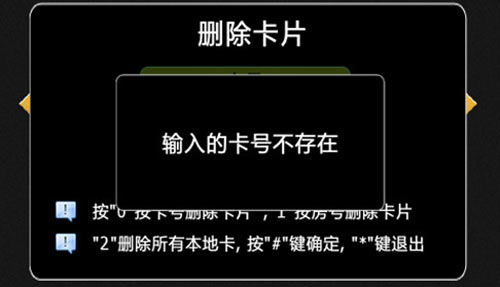

按“0”+“#”選擇卡號后，需輸入IC卡的卡號，如果IC卡在門口機上存在，則提示刪除成功，否則提示該卡號不存在，如圖4.12.5：
圖4.12.5

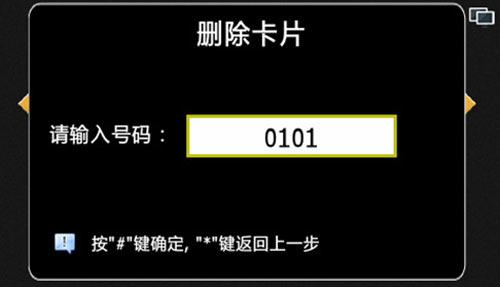

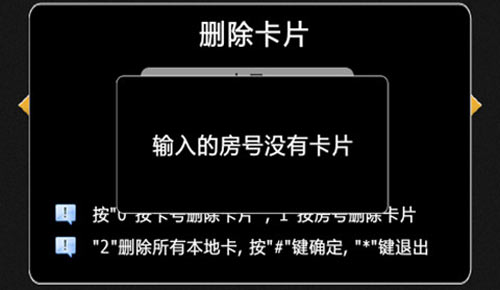

按“1”+“#”選擇房號后，輸入需要刪除所有卡對應的房號，如果在單元機上需輸入4位房號，例如0101，如圖4.12.6，如果在圍墻機上需輸入10位房號，例如0102010101。若該房號存在IC卡，則刪除該房號的所有住戶IC卡；若輸入的房號沒有卡片，則提示輸入的房號沒有卡片，如圖4.12.7：
圖4.12.6
圖4.12.7

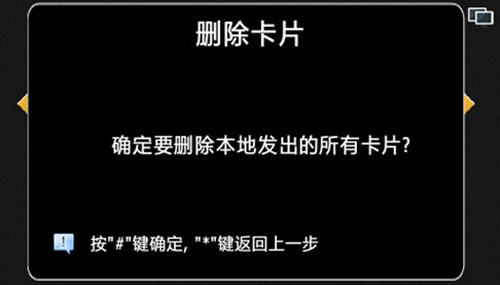

按“2”+“#”選擇刪除所有本地發出的卡片，提示確認要刪除本地發出的所有卡片，按“#”鍵確認刪除，按“*”鍵返回上一步，如圖4.12.8：
圖4.12.8
4.13 恢復出廠設置

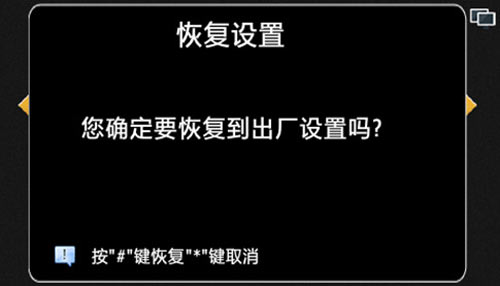

1） 點擊恢復設置按鈕，選擇是否恢復到出廠設置，按“#”確定恢復出廠，按“*”取消恢復出廠，如圖4.13.1：
圖4.13.1
五、技術參數
顯 示 屏： 4.3″ TFT LCD (彩色)
分 辨 率： 800×480
振 鈴： 電子鈴聲 ≥70dB
電 源： DC 12V/2A
工作電流： < 350mA
工作溫度： -20ºC ~ +70ºC
最大功耗： < 5W
外形尺寸： L mm×W mm×H mm
安裝方式： 嵌入式（由具體模具而定）
