無線可視對講門鈴套裝說明書

發布時間：2018-08-05 ｜作者：安居樂｜來源：石家莊安居樂科技瀏覽：

核心：無線可視對講門鈴套裝適用于辦公室，劉墅，小院落，單元家庭，公寓等場所

1.產品簡介
        該產品適用于辦公室，別墅，小院落，單元家庭，公寓等場所。
        門口機用螺絲固定或者粘貼在墻上成門上，室內機顯示信號強度，有穩定信號的地點都能自由使用，室內機可以掛在墻度，壁柜等上面，也可以放置在書桌，茶幾，餐桌等上面。無線開鎖控制器與電鎖連接簡單，三者之間均是無線連接，安裝簡單，不需布線:使用方便，輕松完成可視對講，一鍵開鎖。
2.功能特點
(1) 2.4G全數字跳頻及加密技術，無障礙距離200米，抗干擾強；
(2) 門口機有清晰的紅外夜視，可監控和拍攝黑暗下的影像；
(3) 室內機采用3.5.7寸彩色顯示屏顯示影像；
(4) 室外機帶有防雨罩，防潮防水設計完美；
(5) 免提呼叫和對講; 遙控開啟電鎖;
(6) 室內機內置16首和弦鈴聲，可選擇鈴聲和調節鈴聲音量大小;
(7) 室內機具有日期(僅1個門口機和1個室內機系統支持日期)和時間顯示；
(8) 室內機可主動和自動拍照，照片顯示拍照時間，可存儲照片100張左右:
(9) 可調節室內機顯示亮度和通話音量大小；
(10) 室外機和室內機同型號BL-5J鋰電池；
(11) 門口機裝電池待機時間35天，也可以一直插電源工作，停電時電池可以工作。
(12) 無線開鎖控制器支持通電開鎖和斷電開鎖；
(13) 一臺室內機最多可控制4臺門口機；一合門口機最多可呼叫4臺室內機；

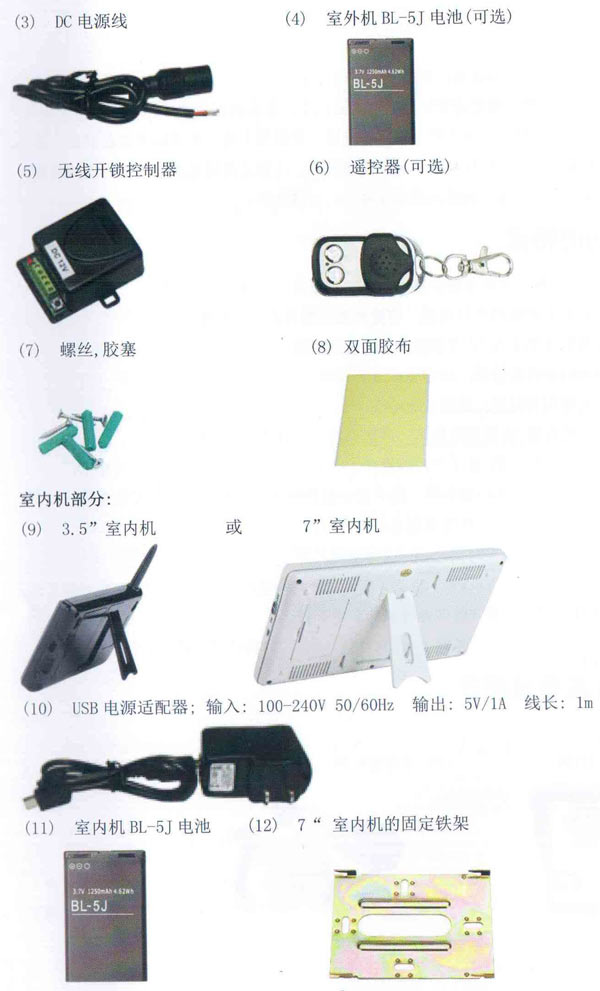

3.標準套裝配件
門口機部分:
（1）   門口機

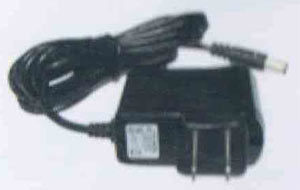

（2）電源適配器：輸入: 100 - 240V 50/60Hz 輸出: 5V/1A

(13)使用說明書

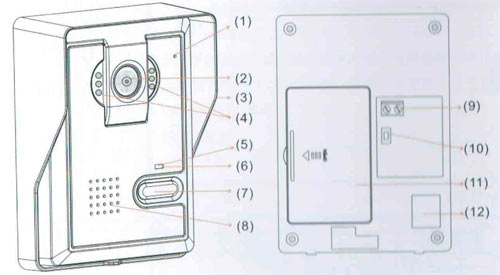

4. 門口機

(1) 麥克風 (2) 攝像頭 (3) 防雨罩 (4) 紅外夜視燈 (5) 對碼和按呼叫鍵時亮綠燈，低電亮紅燈 (6) 充電指示燈 (7) 呼叫鍵 (8) 揚聲器
(9) 電源接線 (10) 對碼鍵 (11) 電池蓋 (12) 預留天線焊接部位

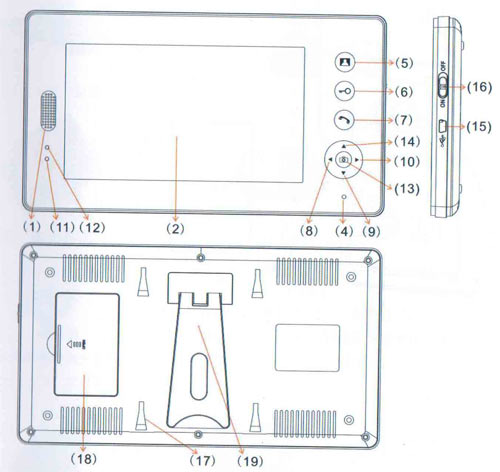

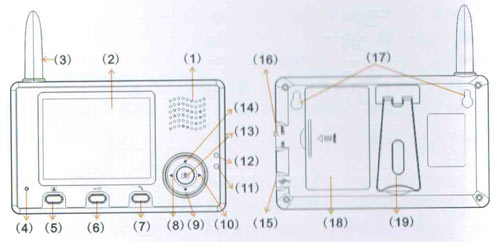

5. 室內機
A 3.5” 室內機

B 7” 室內機

(1)揚聲器 (2)彩色顯示屏 (3) 天線 (4)麥克風 (5)

監控鍵 (6)

開鎖鍵 (7)

通話鍵 (8)

左鍵 (9) ▼下鍵 (10)

右鍵 (11) 充電指示燈 (12) 工作狀態燈 (13)

拍照鍵 (14) ▲上鍵
(15) USB充電接口 (16) 電源開關 (17) 固定槽 (18) 電池蓋 (19) 支架
6.門口機安裝
       門口機應盡量安裝在不受強光直射和雨水淋襲的地方，位置點盡量使門口機和室內機之間盡量少些障礙物，門口機安裝的位置與室內機之間有障礙物時，信號將會被衰減，打開室內機放置在用戶希望室內放置的地方，依照室內機信號強度做調整，門口機推薦安裝高度為1.5~1.7米，若連接線要穿墻而過，必須先用膠布把插頭包裝好，避免讓泥沙進入插頭里面而造成故障。

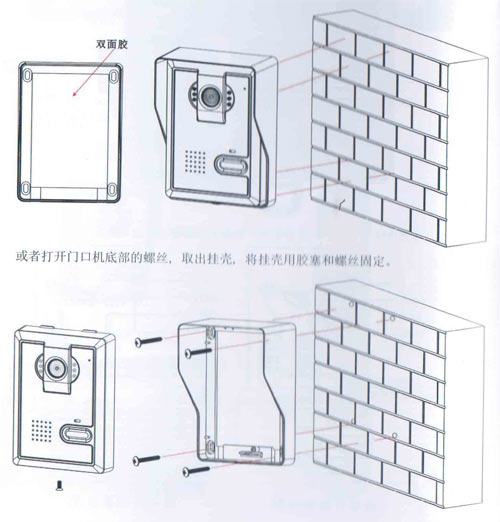

       別墅，單元家庭般考慮下面左邊圖的安裝方式，通過墻上打膠塞，螺絲固定掛殼，再將室外機前面部分通過螺絲固定上。
       辦公室，包括機關單位，集團公司一般考慮下面右邊圖的安裝方式，室外機粘膠面積較大，只要粘在門或墻上即可使用。
       如附近有插座，可以選擇電源適配器，如無插座，可以選擇電池供電大約使用30天，換電池取下室外機的前部的螺絲，可以用室內機的電池更換，或者放置在室內機充電。裝上電池后直接裝機，打上螺絲。直接貼雙面膠將室外機粘在門或墻上。

7.電鎖安裝

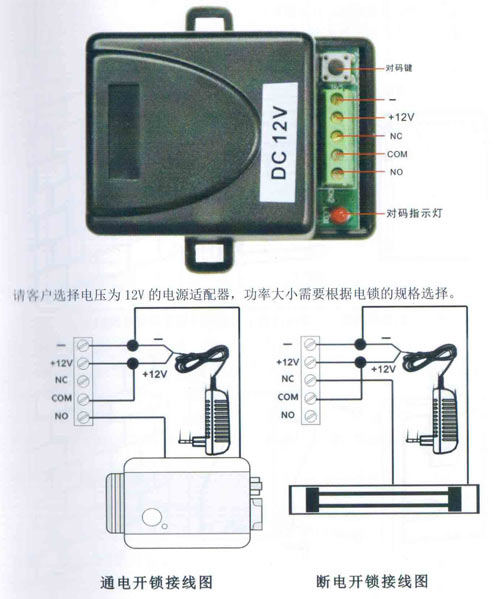

本系統不提供電鎖和開鎖電源，無線開鎖控制器連接電鎖，使用時和電鎖共用直流電源。該無線開鎖控制器提供兩種開鎖方式。
注意無線開鎖控制器和門口機主機之間的空中距離保證在10米以內,以避免無線開鎖控制器不能收到開鎖指令。遙控器使用12V 27A電池供電，按開鎖按鍵開鎖，和鎖的距離不超過15米。

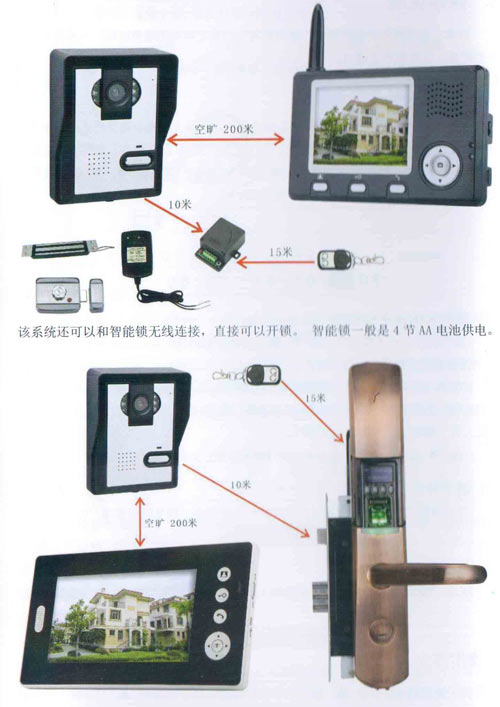

工作示意圖

8.操作說明
注意:本系統在工作狀態時，室內機與門口機之間如無墻壁阻隔，須保持6米以外的距離，以避免產生嘯叫。
A設置部分
(1) 日期時間

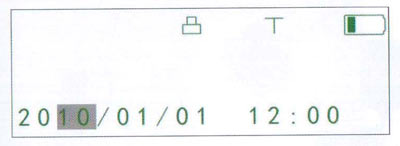

室內機在非對講模式下，長按

鍵3秒，在屏幕上電池容量左邊上會顯示“T”字符，用戶可設定室內機當前日期(年/月/日)(僅1個門口機和1個室內機系統支持日期)及當前時間(時:分)，時間顯示格式為24小時，通過按

，

鍵選擇要設定的，按▲，▼鍵來設定灰色選中的日期時間。

(2) 選擇來電鈴聲和音量
室內機在非對講模式下，按

鍵可以在內置的16 首和弦鈴聲中選擇一首鈴聲為通話的來電鈴聲;
鈴聲16首為:盯咚、致愛麗絲、西敏寺鐘聲、梁祝、小天鵝、紅河谷、泰坦尼克號、土耳其進行曲、小步舞曲、恭喜你、威廉爾遜序曲、愛的羅曼史、回憶、小美人魚、綠袖子、羅密歐與朱麗葉。
按

選擇鈴聲音量的大小。調節數值范圍: 1-2
(3) 調節對講音量
在對講模式下，按

，

鍵可以調節通話音量大小，調節數值范圍: 0 -7

(4) 顯示亮度
在對講模式下，室內機有動態影像時，按▲，▼可以調節亮度。調節數值范圍：0-7

B 操作部分
(1) 開/關室內機
開機：撥動電源開關到ON位置后，工作指示燈亮，同時伴著和弦鈴聲。
關機：撥動電源開關到OFF位置后，工作指示燈不亮。

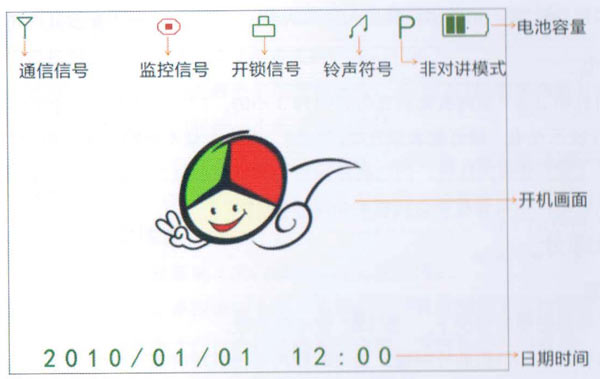

通訊信號強度最高信號是6格，電池符號滿格為4格。

(2) 通話，開鎖
來訪客人按門口機的呼叫鍵，門口機指示燈亮并有嘟嘟聲，所有室內機立即響起來電鈴聲，室內機用戶可作如下操作:
A 按一個室內機的

鍵與來訪者通話，其它室內機只能看到影像，不能對講，通話的室內機進入通話狀態后決定是否按

鍵開門，在通話狀態下再次按

斷開通話，其他的室內機可以按

鍵進行通話，若所有室內機都不在對講模式，外面將不能聽到室內聲音。

B 通過影像看到來訪者，如果不想接待，不作任何操作或者按

鍵，關閉當前通話和視頻，進入待機狀態。
若30秒沒有任何操作，室內機進入待機狀態。
注意:如果使用多個室內機的情況下，建議室內機之間盡量保持一定的距離，以免影響通活質量。
(3) 監控
若門口機沒有呼叫，如果門口機有插上電源適配器，用戶需要通過室內機監視室外情況，可按下

鍵監控室外；監控狀態下若再按

鍵可關閉屏幕進入待機狀態。
如果系統是多個門口機一個室內機，按下

鍵，可進入CAMI室外監控畫面;CAMI監控狀態下若再按

鍵，可輪流監控CAM2，CAM3, CAM4, 出現最后一個畫面后，再次按

鍵，則關閉屏幕進入待機狀態。
(4) 充電
門口機和3.5“室內機每次充電時間為3小時，7”室內機的充電時間約為8小時，紅燈表示充電，綠燈亮表示充電已完成，電池電量不足時，電池格數為0,電池電量符號

顯示為紅色，門口機電池電量不足時，低電壓指示紅燈會閃，用戶需要給電池充電，也可直接和室內機的電池互換。
C拍照部分
(1)   拍照
    在有動態影像的情況下，按鍵可以拍照。
    來訪客人按門口機的呼叫鍵，若10秒內室內機沒有按對講鍵，室內機將自動拍一張照片。內存滿后最新照片自動覆蓋最早的照片。
(2)   瀏覽照片
    在日對講模式下，按▲.▼鍵上下翻看照片，再按鍵或者10秒不操作自動退出瀏覽狀態。
(3)   刪除圖片
    注意：關機后同時按住

鍵和

鍵，然后開機直至屏上顯示文字' Delete all photo, please wait' 'no photo, Please Power off’，然后關機，這樣刪除了所有的照片。
D對碼部分
(1) 門口機和室內機對碼
注意：本產品支持三種系統，用戶購買時不能混用，一對一系統增加門口機不能直接變成事對系統，增加室內機不能直接變成一對多系統。
(1)一個門口機對一個室內機系統
按下門口機的對碼鍵，對碼LED燈會閃，同時按下室內機的對碼鍵(組合鍵

和

同時按下)，屏上顯示”VER--1V1 pairing.."時進入對碼，對碼成功后，在屏上可以看到門口機的影像。
(2)一個門口機對多個室內機系統(最多支持4個室內機〉
A按下門口機的對碼鍵，對碼LED燈會閃，同時按下一個室內機的對碼鍵(組合鍵

和

同時按下)，屏上顯示“VER--1V4 pairing…"時進入對碼，如果在屏上看到門口機的影像時，對碼成功。
B．門口機和其它室內機對碼重復上述操作，直至剩下的室內機全部完成對碼。
(3)多個門口機對一個室內機系統(最多支持4個門口機)
注意:這種系統對碼操作比前面兩個系統要復雜些，多個門口機和室內機開機后，盡快按對碼鍵，不能讓系統中的任何一個單元進入待機。
A, 先要按門口機的對碼鍵，燈閃時盡快按下室內機的對碼鍵(組合鍵

和

同時壓下)，屏上最示“VER--4VI pairing-"時進入對碼，如果在屏上看到門口機攝像機前的影像時，對碼成功。
B，盡快重復上述動作，直至剩下的門口機全部完成對碼。
C，測試對碼是否成功，讓系統重新上電，然后讓室內機分別按下監控鍵輪流切換監控每個門口機，如果每個門口機都能喚醒室內機，說明系統對碼成功，否則需要重復第一步操作。
(2)   開鎖控制器和系統對碼
    開鎖控制器接通12V 開鎖電源，門口機裝上電池或接通電源，讓其處于正常工作狀態，先按一下開鎖控制器對碼鍵，指示燈會閃爍次，表示按鍵有效，然后室內機在對講模式下，按開鎖鍵，此時指示燈會持續性閃爍，表示對碼有效。
    再次按一下開鎖控制器的對碼鍵，指示燈停止閃爍。
    最后再按一次開鎖鍵(對講模式下)，此時指示燈閃爍3秒后熄滅，表示對碼成功。
(3)   遙控器和開鎖控制器對碼
    開鎖控制器接通12V開鎖電源，按下開鎖控制器對碼鍵，對碼指示燈會閃爍一次，表示按鍵有效，然后再按一下遙控器的開鎖鍵，此時指示燈會持續性內爍，表示對碼有效。
    再次按開鎖控制鍵的對碼鍵，指示燈閃爍停止。
最后再次按遙控器開鎖鍵確認對碼，此時指示燈閃爍3秒后熄滅，表示對碼成功，如有多個遙控器就重復上上述步驟。
9.規格參數

室外機分機		室內機分機
電源	輸入：100-240V 50/60Hz 輸出：DC 5V/1A 或BL-5J 1250mAh鋰電池	USB電源	輸入：100-240V 50/60Hz 輸出：DC 5V/1A
攝像頭	CMOS 30萬像素	屏幕	3.5” TFT 320 X 240 7” TFT 800 X 480
光源	6個LED燈	電池	BL-5J 1250mAh 鋰電池
尺寸	126 X 93 X 42 mm	尺寸	3.5” 分機141 X87 X 20mm 7” 分機236 X 130 X 18mm
安裝方式	1 用膠布粘在墻或門上 2 壁掛式安裝	安裝方式	1 用支架放在桌上，茶幾 2 壁掛式安裝
充電時間	3小時	充電時間	3小時
待機時間	35天	待機時間	3.5” 室內機20天 7” 室內機4天

10. 工作環境
(1) 工作溫度范圍: -15℃—+55℃ (2)工作濕度范圍:不大于85%
11. 注意事項
(1) 麥克風，揚聲器通話時注意不要有物體遮住;
(2) 應使用指定的電源適配器或同種型號(相同額定電壓、電流)的電源適配器，非指定的電源適配器則可能導致機器內部電路及元件的損壞;
(3) 請勿私自拆開機器，撕毀本產品的標簽，如有故障需要進行檢修，鍺與經銷商成本公司技術員聯系。
(4) 客戶在安裝調試本產品前，應嚴格按照用戶手冊進行，客戶在安裝使用過程中如有疑問，請致電我公司技術支持與服務中心咨詢。
12. 故障診斷

現象	簡單故障檢測及排除
屏顯示有波紋或閃屏	查看電池電量顯示是否有足夠電(必須為一格電以上)
室內機或門口機不能開機	檢測電池電量并直看撥動開關是否完全撥到ON位置
室內機不能充電	查看充電器，數據線是否完全連接好。查看充電指示燈是否處于工作狀態。室內機跟門口機交換測試，看充電器是否良好。
室內機/門口機聽不到對方聲音	對講時應保持定距離，井且兩邊都不應在嘈雜的環境里對講
有嘯叫聲	室內機與門口機最少保持5a對講或告有阻隔對講
屏顯示人物太暗	適當調古屏顯示亮度，門口機盡量安裝下肯光的狀態 下，
不能開鎖	安裝時，門口機與開鎖控制器距離不能太遠，中間不應有障礙物，特別是金屬類。 2. 對照說明書檢查接線是否正確 3. 檢查遙控器，門鈴是否正常工作。
室內機信號差，無線距離短	安裝時門口機盡量避開金屬類障礙井盡最減少與室內機的障礙阻隔。門口機與室內機都應避開無線產品與家用電器，避免受其干擾。
