可視對講MA系列說明書
發布時間：2019-08-27 ｜ 作者：安居樂可視對講
｜ 來源：石家莊安居樂科技 瀏覽：
核心：可視對講MA系列說明書，主機、分機均采用高檔材質、先進工藝制作而成，設計新穎，美觀大方
本系統采用先進的T2003可視對講系統平臺，其有功能強大、通訊速度快、靈敏度高、兼容性好、系統擴展性強、安全可靠、操作簡單、易安裝、易維護等特點。主機、分機均采用高檔材質、先進工藝制作而成，設計新穎，美觀大方。主機和分機可根據喜好靈活搭配使用，實現呼叫、可視對講、監視和遠程開鎖功能等。本系統可根據住宅物業管理的需要連接管理中心進行控制和管理，提供可靠安全保障及便捷的到訪呼叫服務。

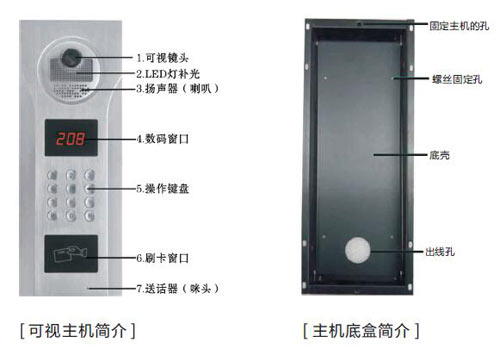

一、主機簡介
二、主機操作說明
2.1、呼叫分機及開鎖
主機面板有0～9的數字按鍵，來訪者輸入三位或四位的房號（例如 0203，按順序按鍵盤的0，2，0，3按鍵即可），如按錯，可按“*”字鍵取消，重新輸入正確的房號，呼叫成功時對應分機會發出音樂鈴聲，以提示用戶有訪客到。用戶摘機即可與訪客互相通話，住戶確認訪客身份后，可按開鎖鍵，遙控開啟樓下大門電鎖。(注：要在通話狀態下按開鎖鍵，才能打開樓下的電鎖)
2.2、呼叫中心管理機及開鎖
主機面板有0～9的數字按鍵，來訪者或業主家里沒人，可輸入0000，即可呼叫中心管理機，呼叫成功時中心機會發出音樂鈴聲，保安室工作人員摘機即可與之互相通話，確認身份后，可按開鎖鍵，遠程控制該主機所在的單元門鎖打開。
2.3、密碼開鎖
開鎖密碼為4位房號+4位密碼，不足4位的房號在前面加0。例如用戶的分機號為203，該分機設置的密碼為8888時，那開鎖密碼為02038888，那么在主機上輸入# 02038888時，鎖會打開，密碼錯誤會自動退出。
注：開鎖密碼設置請參考第6頁“密碼設置”。
2.4、單元主機號設置
小區中有多個單元，有多臺主機同時使用并和保安室聯網時就得設置主機號，以區分哪臺主機在呼叫中心管理機，中心管理機呼叫住戶時，也得用到主機號。
單元主機號碼編碼方法：待機狀態下在主機上按 “#”鍵，主機顯示“PASS”緊接著輸入“00002003”，再緊接著輸入4位編碼，4位編碼的前2位代表樓棟號（范圍：01～99），后兩位代表單元號（范圍：01～99）。例如：1棟樓有2個單元，每單元各裝一臺主機，第一臺應編碼為0101，第2臺應編碼為0102，依次類推，輸完后自動退出。
注：同一小區的主機號不能設置一樣！
2.5、單元主、副機號設置
當一個單元中有多能主機在使用時，必須得設置主、副機號，以決定用戶按下監視鍵時監控哪個門口的圖像。因?yàn)楸O(jiān)視時只能監視主機而不能監視副機。但并不影響來訪者呼叫時看到的圖像。哪臺主機呼叫顯示哪個圖像。
單元主、副機號設置方法：待機狀態下在主機上按“#”鍵，主機顯示“PASS”緊接著輸入 “00002004”，再緊接著輸入2位編碼，00代表主機，01～99代表副機，輸完后自動退出確認。
2.6、主機指令說明
#0000 2003 設定主機號：4位數，范圍：0001-9999
#0000 2004 設定副機：2位數，范圍：00-99，00是主機可以監視，副機01～99不可監視
#0000 2012 更改主機時間，24小時制，下午1：30分這樣設13-30
#0000 2005 更改所有分機咪頭音量（主機說話暫頓或嘯叫時用，65-75之間，默認72）
#0000 2002 設置開鎖延時時間，范圍：01～99
三、主機調試
1）安裝施工調試時，安裝工作人員可以根據現場環境的需要進行一些調整，比如：通話聲音過大或過小，可以微微調整電位器（如下圖所示），一般不用調整。
2）由于受施工場所、環境、線材的不同，主機或分機可能會出現嘯叫聲。如果出現此類情況，安裝工作人員可以調整電位器，調整方法：逆時針旋轉半圈至一圈慢慢調小，直至嘯叫聲消失，主機和分機都能聽到最大最清晰最洪亮的對話即調試完畢。
電位器在出廠前已做嚴格的精密測試和調整，所以現場施工表明在95%以上的工程施工過程中，電位器均不需要作任何調整。

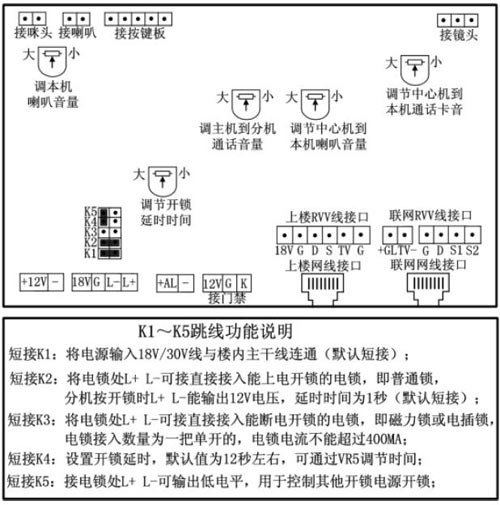

開鎖模式默認是普通電控鎖的（默認K2短接），如果使用磁力鎖或電插鎖，那么改設置為K3和K4短接，并把K2空接。
注：主機默認是接電控鎖，如果是接磁力鎖，須把K2插帽拔掉，然后短接K3 和K4插帽，這樣是通過調節VR5來設置開鎖時間，也可以只短接K3，然后通過在主機上輸入#00002002+XX來設置開鎖時間。
四、主機安裝
1) 按主機的安裝尺寸在防盜門或墻適當?shù)奈恢瞄_一個方孔；
2) 按安裝底殼固定在所開的孔內；
3) 接好主機的連線；
4) 用螺絲把主機的面板固定在底殼上，使主機緊貼防盜門或墻上。

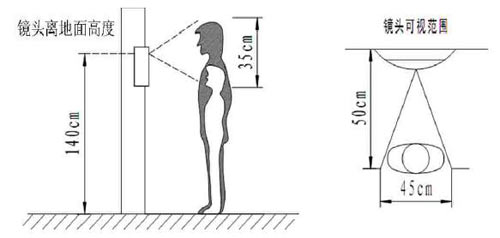

5) 主機安裝高度不能過高，主機鏡頭離地面高度為140CM-150CM為最適合。
6) 分機高度一般為屏幕中間到地面140CM-150CM。

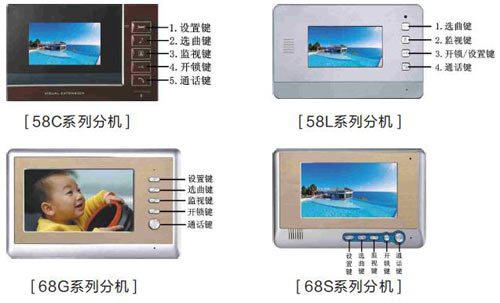

五、分機簡介
按鍵功能說明：
設置鍵：設置亮度、色度、對比度、鈴聲音量、通話音量;
選曲鍵：選擇鈴聲、有多首鈴聲可選;
監視鍵：查看單元門口圖像;
開鎖鍵：在通話狀態下按一下即可打開門鎖;
通話鍵：接通與主機的通話;
六、分機操作說明
6.1 接受住戶的呼叫
1）來訪者按照門口機的使用說明呼叫住戶，隨著振鈴聲，來訪者的圖像出現在顯示屏上；
2）按“通話”鍵與來訪者通話，若允許來訪者進入，按“開鎖”按鍵，門就會自動打開，若不允許來訪者進來，直接按“通話”鍵掛機；
3）手柄分機，通話完畢后，聽筒放回原處扣緊。
6.2 呼叫中心管理機
在待機的狀態下按一下“通話”鍵（如果是手柄分機，那就提起手柄），接著按一下“選曲”鍵，即可呼叫中心管理機和保安室通話；
6.3 監視門口機
1）按一下“監視”鍵，門口機外面的情況將會出現在屏幕上，監視時間為20秒，20秒后會自己結束監視。監視期間按一下 “監視”鍵，可結束監視；
6.4 房號設置方法
注意：編房號只用到分機上的“選曲”鍵和“開鎖”鍵這兩個按鍵（“選曲”鍵代表確認，“開鎖”鍵代表1～9中任意一位數），房號為4位編碼，不足4位的前面加0。
待機狀態下長按5秒“選曲”鍵，聽到“叮……咚……”響聲后松開，便進入房號設置狀態，分機屏幕會顯示“0000”房號（下面舉例說明編0208的房號）；
1）輸入第一位碼，第一位碼為0，按一次“選曲”鍵確認，系統自動移到第二位編碼；
2）輸入第二位碼，第二位碼為2，按兩次“開鎖”鍵，接著按一次“選曲”鍵確認，系統自動移到第三位編碼；
3）輸入第三位碼，第三位碼為0，按一次“選曲”鍵確認，系統自動移到第四位編碼；
4）輸入第四位碼，第四位碼為8，按八次“開鎖”鍵，接著按一次“選曲”鍵確認，分機發出“叮……咚……”響聲后，編碼完成，這時分機的房號為0208。
注1：非可視混裝分機編碼方法和可視的一樣，只是沒有屏幕顯示房號而已。
6.5 分機副機號設置方法
當一個單元內，有某兩臺或多臺分機要實現呼叫一個房號同時響，這樣的話，同時響的分機要設置同一房號的同時還要設置分機的副機號。分機的副機號設置方法發下所述：
1）待機狀態下長按5秒“通話”鍵，聽到“叮……咚……”響聲后松開，便進入分機副機設置狀態，分機屏幕會顯示“0000”房號（下面舉例說明編0001的房號）；
2）輸入第一位碼，第一位碼為0，按一次“選曲”鍵確認，系統自動移到第二位編碼；
3）輸入第二位碼，第二位碼為0，按一次“選曲”鍵確認，系統自動移到第三位編碼；
4）輸入第三位碼，第三位碼為0，按一次“選曲”鍵確認，系統自動移到第四位編碼；
5）輸入第四位碼，第四位碼為1，按一次“開鎖”鍵，接著按一次“選曲”鍵確認，分機發出“叮……咚……”響聲后，編碼完成，這時分機副機號為0001。
注1：副機號要設置0001、0002、0003～9999這樣。
6.6 開鎖密碼設置方法
1）待機狀態下長按鈕秒“開鎖”鍵，聽到“叮……咚……”響聲后，便進入開鎖密碼設置狀態，分機屏幕會顯示“0000”房號（下面舉例說明編1234的密碼）；
2）輸入第一位碼，第一位碼為1，按一次“開鎖”鍵，接著按一次“選曲”鍵確認，系統自動移到第二位編碼；
3）輸入第二位碼，第二位碼為2，按兩次“開鎖”鍵，接著按一次“選曲”鍵確認，系統自動移到第三位編碼；
4）輸入第三位碼，第三位碼為3，按三次“開鎖”鍵，接著按一次“選曲”鍵確認，系統自動移到第四位編碼；
5）輸入第四位碼，第四位碼為4，按四次“開鎖”鍵，接著按一次“選曲”鍵確認，分機發出“叮……咚……”響聲后，編碼完成，這時分機的密碼為1234。
注：要更換密碼的話，重新設置一個新密碼即可。
6.7、亮度設置
在待機狀態下按一下“設置”鍵，分機進入亮度設置界面，分機顯示當前的亮度參數，按“開鎖”鍵，降低亮度，按“監視”鍵提高亮度；
6.8、色度設置
在待機狀態下按兩下“設置”鍵，分機進入色度設置界面，分機顯示當前的色度參數，按“開鎖”鍵，降低亮度，按“監視”鍵提高色度；
6.9、對比度設置
在待機狀態下按三下“設置”鍵，分機進入對比度設置界面，分機顯示當前的對比度參數，按“開鎖”鍵，降低對比度，按“監視”鍵提高對比度；
6.10、鈴聲音量設置
方法一：在待機狀態下按四下“設置”鍵，分機進入鈴聲音量設置界面，分機顯示當前的鈴聲音量參數，按“開鎖”鍵，降低鈴聲音量，按“監視”鍵提高鈴聲音量；
方法二：在主機呼叫分機，分機響鈴的狀態下，直接按“開鎖”鍵，降低鈴聲音量，按“監視”鍵提高鈴聲音量；
6.11通話音量設置
方法一：在待機狀態下按五下“設置”鍵，分機進入通話音量設置界面，分機顯示當前的通話音量參數，按“開鎖”鍵，降低通話音量，按“監視”鍵提高通話音量；
方法二：在主機呼叫分機，分機按“通話”鍵與主機通話的狀態下，直接按“開鎖”鍵，降低通話音量，按“監視”鍵提高通話音量；

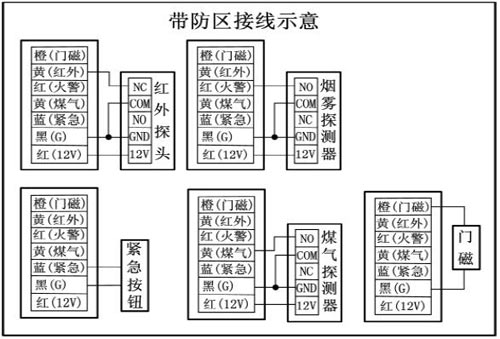

6.12 四防區報警接線
1) 布防操作，長按分機上的“監視”鍵4秒，后聽到分機發出“嘀嘀”兩聲，后放開監視鍵進入布防狀態。
2) 撤防操作，長按分機上的“監視”鍵4秒，后聽到分機發出 “嘀嘀”兩聲，后放開監視鍵，撤防成功。
七、分機安裝
1、將室內機的安裝掛板用螺絲固定于墻上，室內機接好線后于安裝掛板上。

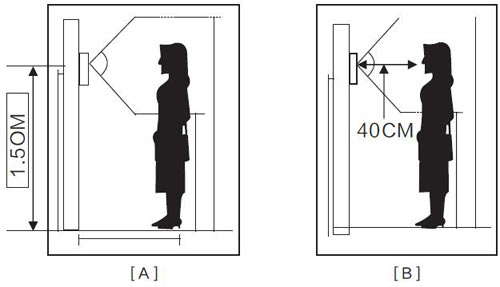

2、室內機安裝于離地面１.５米的墻壁上（如下圖A），且盡量保持表面干燥，嚴禁在室內機上灑水。

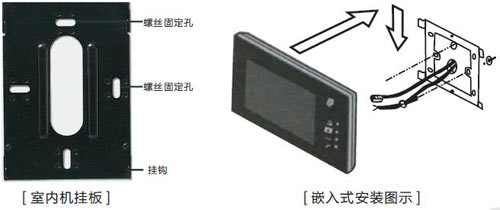

3、室內機可采用壁掛式和嵌入式兩種方法進行安裝。
1）壁掛式安裝方法：取出掛板，按掛板的螺絲孔位置在您選擇的墻壁上對應打四個小孔，再用膠栓（自帶）塞入四個小孔中，擰緊螺絲（自帶）固定好掛板，再拿分機與預留的連接線接好線，把分機固定在掛板上即安裝完成；
2）如果選擇嵌入式安裝，必須先預留好同樣尺寸的孔，再按照壁掛式方法安裝。
4、室內機對講距離約為40CM（如下圖B）。

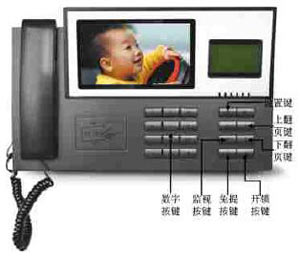

八、中心管理機說明
功能特點：
√ 可呼叫任意一臺室內分機，并實行雙向通話；
√ 可接受門口機的呼叫，并雙向通話，并遠程開啟該門口門鎖；
√ 可接受圍墻機的呼叫，并雙向通話，并遠程開啟該門口門鎖；
√ 可存儲200條未接報警信息，并按查詢鍵，可查詢；
√ 語音提示接收盜警、火警、緊急求救、煤氣外漏等報警（定制功能）；
√ 可監視任意一門口主機的門外情況；
操作說明：
1、呼叫室內分機：提出手柄或按“免提”鍵，輸入4位主機號（不足4位前面加0）+4位分機號（不足4位前面加0），例如呼叫1幢3單元的，501房間的室內分機，那就按01030501即可呼叫該分機，并與該分機互相通話；
2、監視小區圍墻機或單元主機：按一下“監視”鍵，接著輸入4位圍墻機/單元主機號+主副機號即可監視該該門外圖像。例如監視2幢3單元的主機，那就輸入020300，如果要監視副機1，那就輸入020401；
3、接受分機的報警信息，支持緊急按鈕、紅外報警、煤氣泄露報警、門磁報警等（定制功能）；
4、設置鍵功能：按設置鍵，輸入密碼00002012，進入設置菜單，有副機設置、時間設置、出廠設置（慎用）、鈴聲音量設置、通話音量設置、咪頭音量設置、按鍵音量設置、退出設置。例如時間設置：按設置鍵，輸入00002012，按“下翻頁”鍵，再按設置鍵進入，按相應數字輸入當前時間即可。其他音量設置方法和時間設置一樣。
注：手柄分機通話結束后須歸位。
九、小區圍墻機說明
小區圍墻機是安裝在小區出入口的大門上，可呼叫中心管理機和呼叫任意室內機。
呼叫中心管理機的方法：和單元門口機呼叫中心管理機方法一樣，輸入0000即可呼叫并雙向通話；
呼叫室內機：輸入4位單元主機號（不足4位前面加0）+4位分機號（不足4位前面加0），例如呼叫2幢1單元的，803房間的室內分機，那就按02010803即可呼叫該分機，并與該分機互相通話，分機可遠程控制小區單元門鎖的打開；
圍墻機號設置：待機狀態下在圍墻機上按 “#”鍵，主機顯示“PASS”緊接著輸入“00002003”，再緊接著輸入4位編碼，4位編碼范圍：0001～0100。
十、門禁設置說明（ID）
管理卡：用于注冊開門卡的功能卡（出廠時已設置好）
刪除卡：用于刪除開門卡的功能卡（出廠時已設置好）
1、設置“管理卡”和“刪除卡”：設備掉電后按下【管理卡/復制】按鍵，然后上電。保持【管理卡/復制】按下，刷待注冊的“管理卡”一次。然后松開【管理卡/復制】，接著按下【刪除卡】按鍵，刷待注冊的“刪除卡”一次，然后松開【刪除卡】按鍵。兩張卡片刷完后讓設備斷電，然后再上電，完成設置工作。
2、注冊“開門卡”：先刷“管理卡”，然后依次刷“開門卡”（一次可刷多張，每張只能刷一次），最后刷“管理卡”保存即可。
3、刪除“開門卡”：先刷“刪除卡”，然后依次刷“開門卡”，再刷“刪除卡”即可。
4、清除所有的“開門卡”：將“刪除卡”放在刷卡區域保持10秒，蜂鳴器連續響5聲之后開始清除所有的“開門卡”。

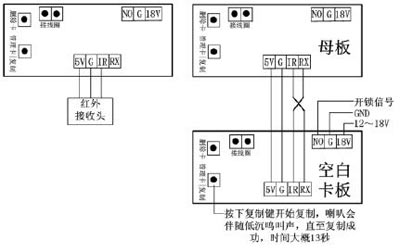

5、數據復制：一條4P對4P的線把2個刷卡板連接在起來，如下圖所示。在空白板刷卡板上供電，供電后按一下空白刷卡板上的復制按鍵，聽到喇叭響約13秒后停止，數據即復制成功，這時2個刷卡板的卡數據相同。在多門口要求卡相同可以快速復制而不用每臺主機都用管理卡增加；
注：空白刷卡板是指沒有卡數據的板，如果有數據在復制中會自動清除數據。這個功能也可以用于更換主機板時把卡數據復制到新的刷卡板上，但是要注意操作，否則會清除原來的數據。
紅外遙控器操作（需增加紅外遙控設備）：
1、在刷卡板上接好紅外接收器，如上圖所示
2、進入入管理狀態：輸入6位管理密碼后按【CALL】按鍵。（管理密碼初始值為123456）。
3、注冊“開門卡”：按【1】按鍵后接著按【CALL】按鍵。然后可以直接依次刷卡注冊“開門卡”（一次可刷多張，每張只能刷一次）。
4、刪除“開門卡”：按【2】按鍵后接著按【CALL】按鍵，然后依次刷要?jiǎng)h除的“開門卡”。在“開門卡”丟失的情況下，按【2】按鍵后輸入要?jiǎng)h除的卡的10位序列號，然后按【CALL】按鍵刪除丟失的“開門卡”。（前提得把卡的序列號記錄下來）
5、修改管理密碼：按【3】按鍵后輸入6位新的管理密碼，然后按【CALL】鍵即可。
6、注冊 “管理卡 ”：按【4】按鍵，接著輸入10位卡序列號，然后按【CALL】按鍵。或直接按【4】按鍵，接著按【CALL】后刷待注冊的“管理卡”即可。
7、注冊 “刪除卡 ”：按【5】按鍵，接著輸入10位卡序列號，然后按【CALL】按鍵。或直接按【5】按鍵，接著按【CALL】按鍵后刷待注冊的“刪除卡”即可。
8、退出管理狀態：按【EXIT】按鍵。
十一、系統接線圖

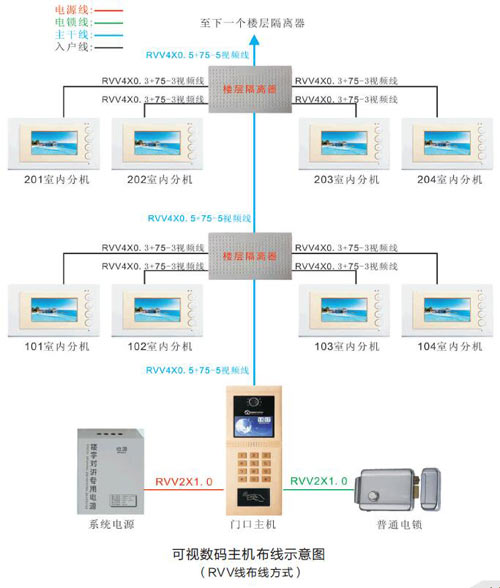

11.1、單元部分采用RVV線布線
布線線材要求：
主干線：10層以下布RVV4*0.5mm2+75-5視頻線,
20層以下布RVV4*0.75mm2+75-7視頻線,
36層以下布RVV4*1. 0mm2+75-7視頻線,
入戶線：RVV4*0.3mm2+64網75-3視頻線，
電鎖/電源線：RVV2*1.0mm2

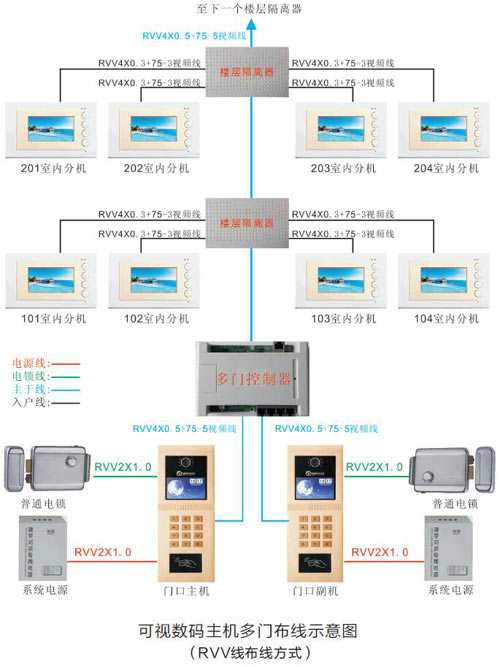

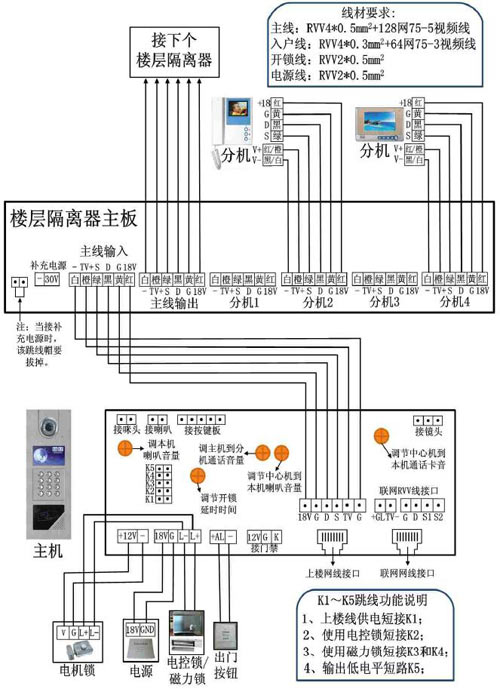

【單元部分詳細接線圖-RVV線】

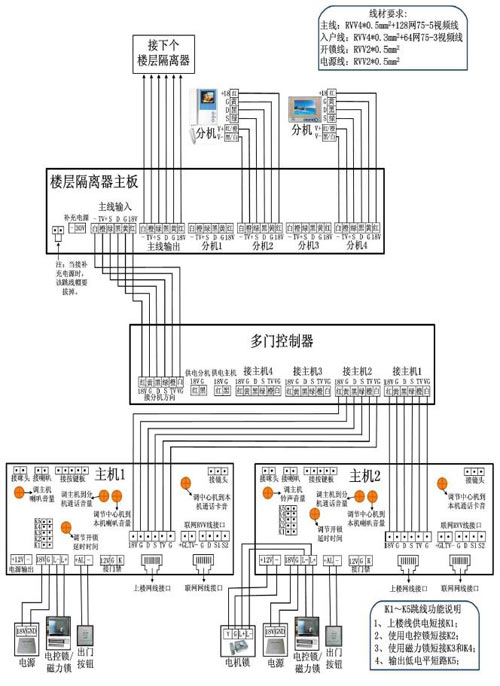

【單元部分詳細接線圖（RVV）-兩臺主機接法】

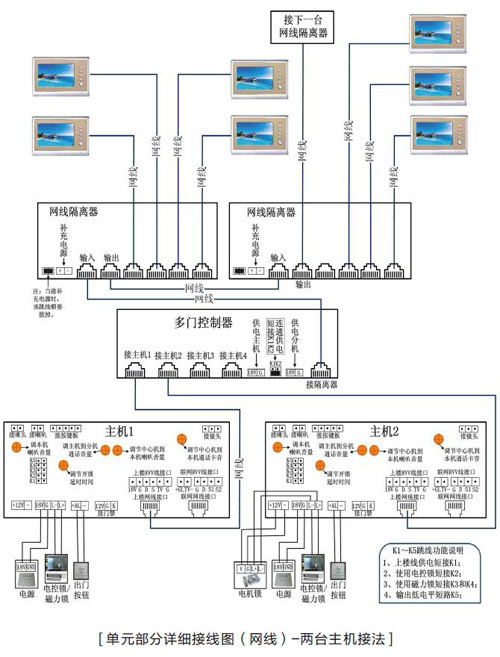

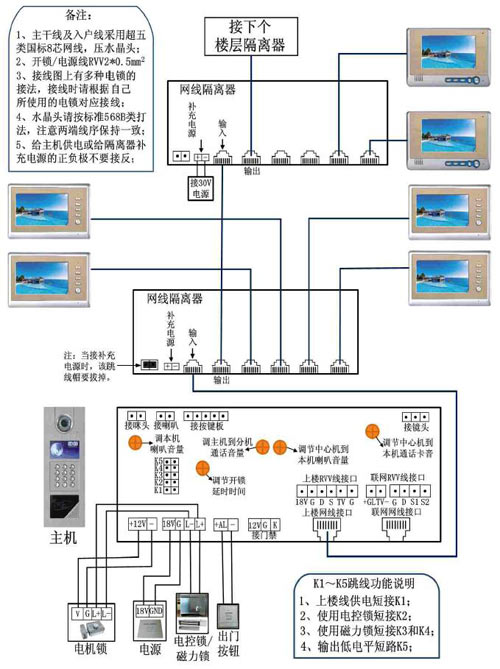

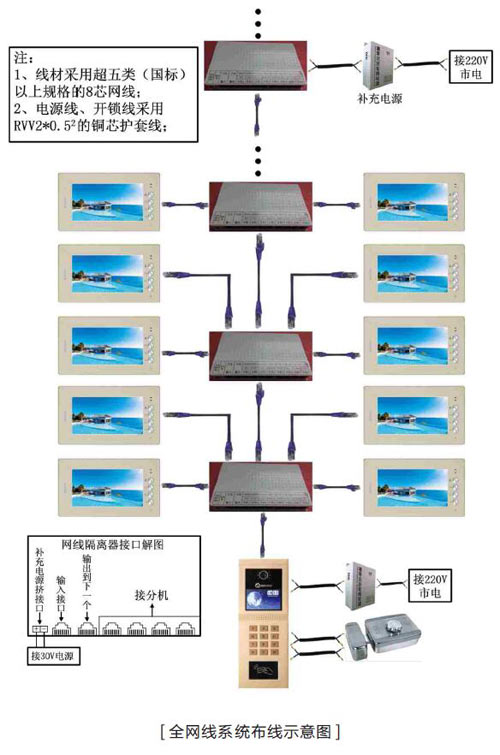

11.2、單元部分采用網線布線
布線線材要求：
主干線：超五類純銅芯網線（8芯）
入戶線：超五類純銅芯網線（8芯）
電源/電鎖線：RVV2*0.5
注：分機的插口嚴禁插在樓層隔離器的輸入和輸出的插口

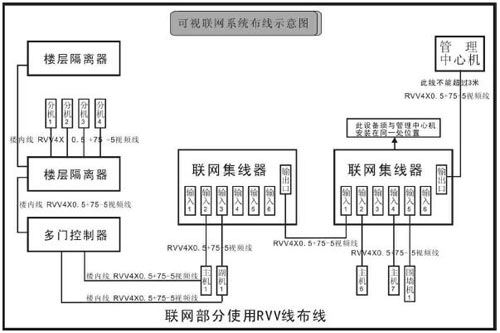

11.3、聯網接線圖-使用RVV線布線

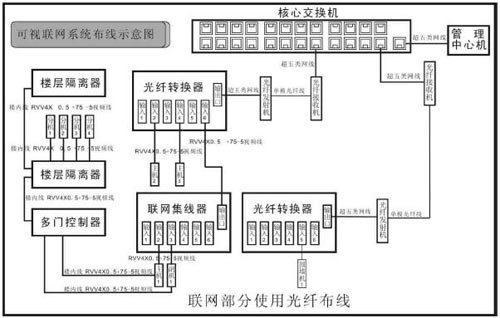

11.4、聯網接線圖-使用光纖線布線
11.5、聯網部分采用網線/光纖布線
注：
1、本系統聯網部分網線走線距離最遠距離為700米。光纖走線距離不計算在內,如小區中最遠的主機到網線路由器網線的走線距離如果不超過700米即可采用純網線的走線方式，超過700米即需要采用光纖走線方式。
2、必須注意的是，如果小區中有安裝圍墻主機的話，雖然聯網部分網線走線距離最遠距離為700米。但這個最遠距離算法是,最遠的圍墻主機到網線路由器的距離加上最遠的主機到網線路由器網線的走線距離的總和不能超過700米(僅網線的走線距離光纖的走線距離不計算在內)
3、網線路由器到管理中心機最遠網線走線距離為20米。

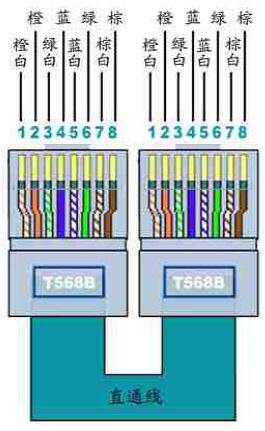

十二、網線水晶頭連接示意圖
順序：橙白色—橙色—綠白色—藍色—藍白色—綠色—棕
（568B類直通線標準打法）

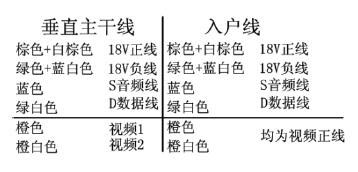

每根線所對應的功能：

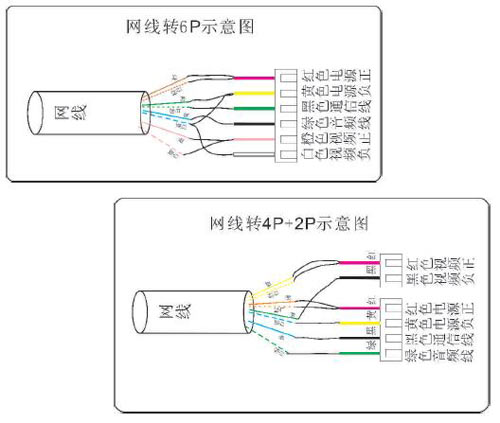

十三、網線轉RVV線的示意圖
十四、簡單故障排除
1、主機不工作: 檢查主機電源是否接好、主機與電源指示燈是指示燈是否亮；
排除方法：正確接好電源線、電源指示燈應能正常發亮，如不發亮用萬表測量電源輸出電壓正不正常。
2、主機呼叫分機時不響鈴: 檢查是否編好房號、檢查網線水晶頭是否壓正確；
排除方法：用替換方式換一臺分機測試。
3、分機圖像不正常：在調試模式下檢查分機電壓是否低于18V，網線水晶頭是否壓正確；排查方法：換臺分機試或補充電源。
4、分機不能對講：檢查分機喇叭和各端口的連線是否正確；
排除方法：換臺分機測試。
5、分機不能對講：檢查分機喇叭和各端口的連線是否正確；
排除方法：換臺分機測試。
6、分機不能開鎖：檢查主機到電鎖的線是否接好，線材是否太細（必須使用 2*0.5平方以上規格），開鎖開關是否正常工作，開鎖電容是否正常。
排查方法：更換設備重新測試；
十五、注意事項
1、請您仔細閱讀本手冊并按照手冊的要求去做；
2、非專業人士不要隨意安裝、拆卸設備；
3、本產品維修和質保由廠家負責；
4、設備是室內安裝產品，不要在室外環境或惡劣環境下使用；
5、設備請遠離液體和“熱源”；
6、安裝必須可靠牢固；
7、網線水晶頭要壓好，注意防水、防潮；
8、使用廠家附帶的配件進行安裝；
9、不要使用濕的東西清洗設備；
10、使用帶有地線的電源；
11、注意通電保護；
12、注意雷擊保護和長時間無人看管時的保護。
十六、保修服務
本產品保修期為一年，在保修期間,如有下列情況之一,不屬于保修范圍：
1、因使用、維護、保管不當造成的損壞。
2、 如果用戶采用不符合產品說明書要求的線材和接線方法連接本產品。
3、因人為造成設備損壞，本公司不提供免費維修。
4、因不可抗力造成的損壞（如水災、火災、地震、強雷擊等）。
5、自己拆動或非本公司維修造成的損壞。
6、無產品保修卡和購機單據或產品保修卡、購機單據與產品型號不符或涂改的。
7、保修服務不包括上門服務和用戶將產品送（寄）往維修點或送（寄）出過程中所產生的費用。
8、超過保修期限范圍的產品，維修時酌情收取零件成本費。
